酸化壓裂遠程泄壓投球控制系統
由我公司研發生產的GYXY-01超高壓閥門遠程安全開關控制系統，解決了多年來困擾酸化壓裂現場施工人員直接進出高壓危險場所操作可能帶來的風險，能有效避免人員傷害和設備損傷的情況發生。目前已擴展全井場高壓閥門遠程開關控制和遠程控制酸化壓裂連續投球等場景使用。
專利號： ZL202022677538.X CN201820018777.4 ZL202121551629.7
系統構成：
該系統由遠程監控系統、液壓控制系統、爆破片安全閥三部分組成。
遠程監控系統：可實現遠程監測、指導和控制，也可實現遠程油氣井管理。
液壓控制系統：由遠程泄壓控制臺和液壓扭力機組成。通過操縱系統控制臺上的儀器儀表來控制液壓扭力機，通過液壓扭力機的精確控制達到控制旋塞閥開閉，以此來控制整個泄壓過程，使整個過程平穩，安全。
爆破片安全閥：類似于“保險絲”是預備的安全裝置，一旦高壓管匯內壓力過高無法卸掉，當壓力達到一定值，爆破片安全閥打開，通過預備的管線將高壓卸掉。
主要技術參數：

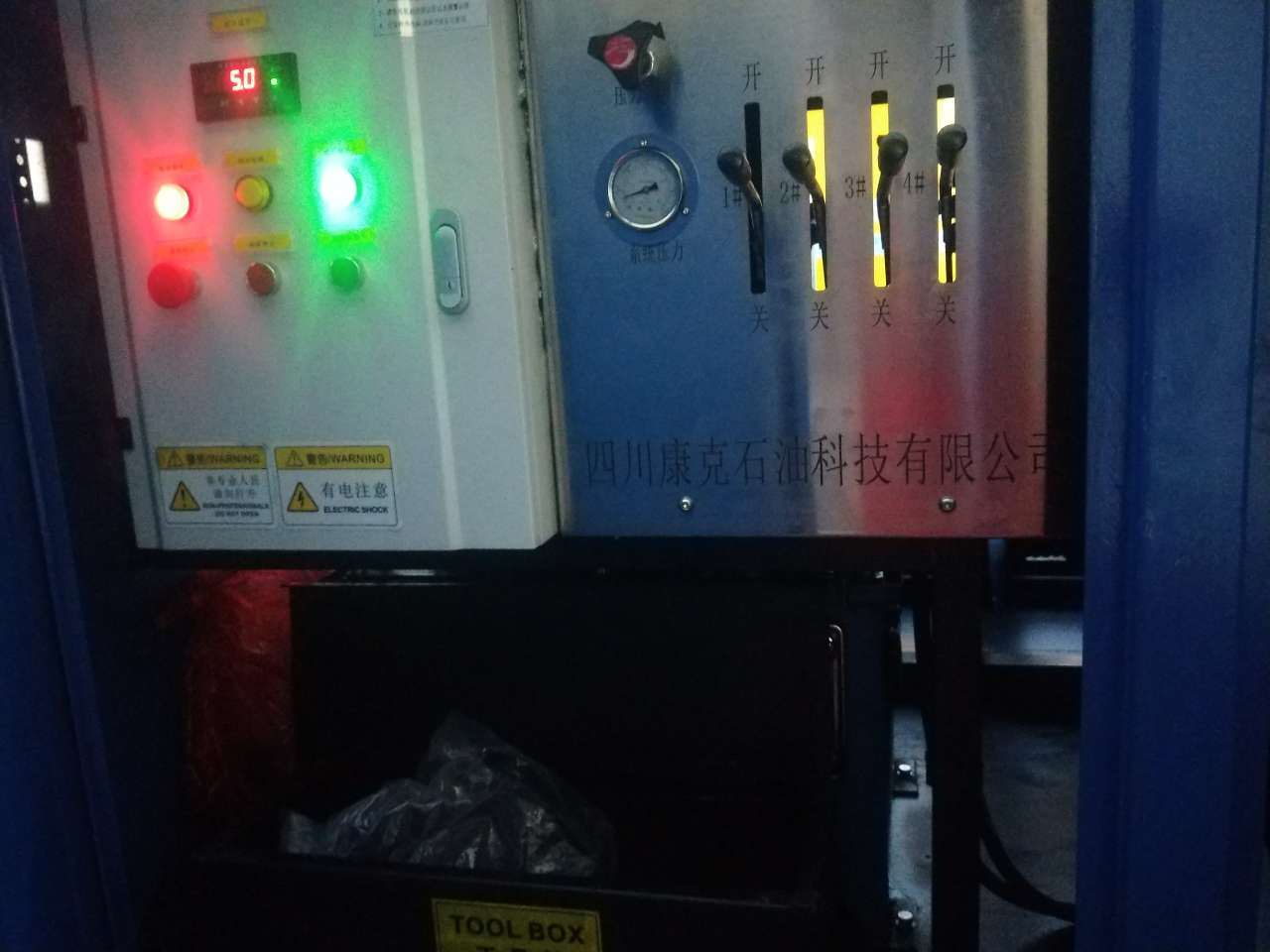

智能控制臺
項 目 | 參 數 |
工作介質 | 液壓油 |
環境溫度 | 0℃— 50℃ |
工作壓力 | 1.6MPa — 15MPa |
測試顯示指標 | 系統壓力：0—15MPa 1.0級 |
系統溫度 | -20℃ — 200℃ |
使用環境 | 通風良好 |
使用場地配套要求 | 使用場地配套要求 |
重量及尺寸 | 設備總重：300kg |
電纜線 | 50000mm |
液壓扭力機
項 目 | 參 數 |
缸徑 | 90mm |
行程 | 80mm |
開關旋轉角度范圍 | 90°±5° |
額定工作壓力 | 21MPa |
破壞壓力 | 40MPa |
額定扭矩 | 7000N.M |
外觀尺寸 | 590mm×290mm |
主要功能：
◆ 通過遠程施工監測系統可實現遠程監測、指導和控制，也可實現遠程油氣井管理。
◆ 遠程控制高壓閥門的開閉狀態，實現閥門的精確控制，使操作人員遠離高壓區域，能有效避免人員傷害和設備損傷的情況發生。
◆ 在主壓力管路上安裝膜片爆破式安全閥，以保證壓力超過設定值后膜片爆破自動打開，快速泄壓，保障現場人員安全。
◆ 0°~ 90°角度內閥門任意開關角度控制，35-140MPa壓力級別工況作業，可實現不停泵連續作業。
◆ 斷電工況下，備用系統也能控制旋塞閥開關。

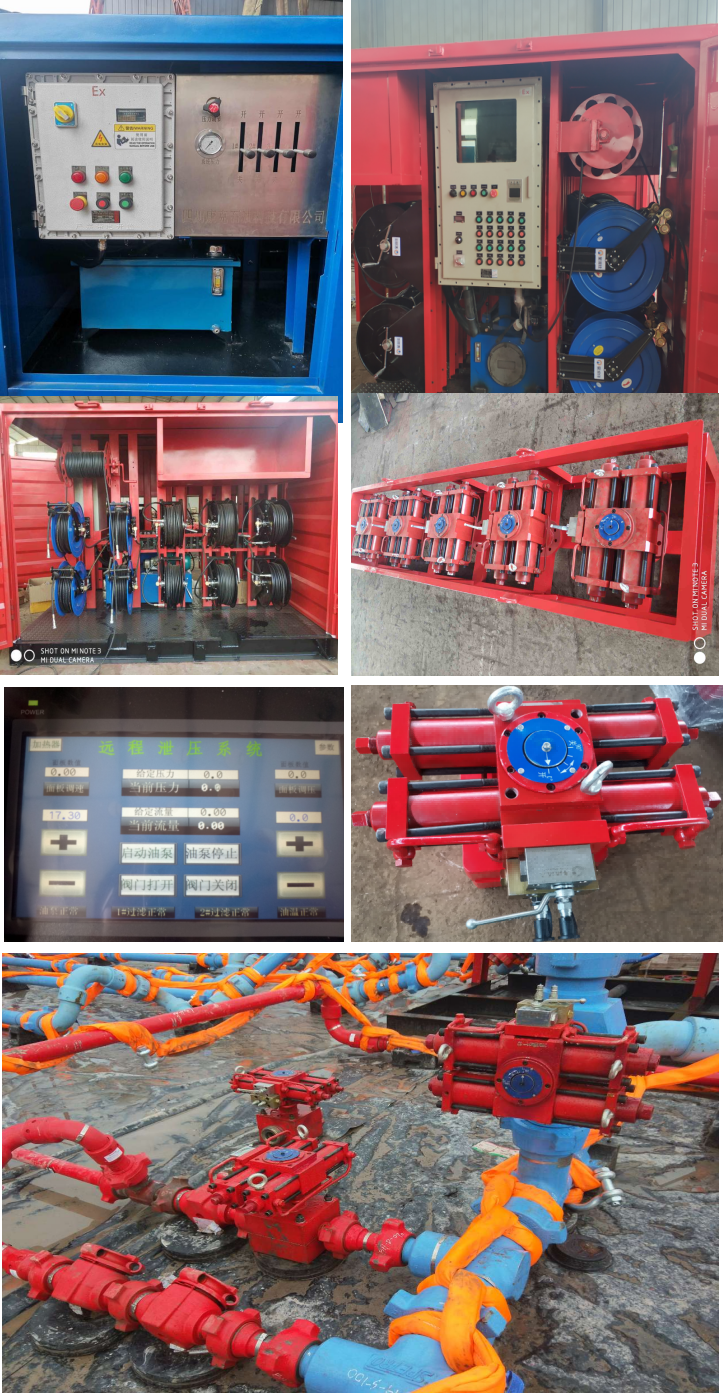

內部功能展示：
