含硫氣井酸化壓裂測試與安全排采在線密閉除硫系統
由我公司自主研制的含硫氣井酸化壓裂測試在線密閉除硫安全排采系統，能有效的解決放噴過程中含硫化氫氣體、酸霧、酸味易擴散等可能引起的安全環保事故。該系統可實現在線實時進行PH值、H2S濃度的監控，根據出口液體情況，可以自動調節中和劑及除硫劑的注入量。該系統大大減少了高風險作業帶來的危害，增強了含硫井現場及周邊環境安全。
系統構成：
該系統在二級節流管匯之后接入密閉除硫控制系統。主要包括：除硫注劑撬及控制系統、注劑管匯及混合器、緩沖罐、三相分離器、二級除硫罐、儲存罐、硫化氫等各類探頭及數采系統、燃燒器等組成。
主要技術參數 ：
項 目 | 參 數 |
額定功率 | 65KW |
注劑泵數量 | 3臺 |
單泵處理能力 | 最高工作壓力15MPa時，注劑泵最大排量2.0m3/h；單泵排量調劑范圍：5-35L/min |
轉運泵 | 3臺，額定排量6m3/h，揚程20m |
備用轉運泵 | 4臺，額定排量12m3/h，壓力：0.33MPa |
真空除氣器處理能力 | 270m3/h |
處理劑接觸材料 | 316L不銹鋼 |
使用溫度 | 0-60℃ |
主要功能：
◆ 注劑罐電子液位計信息反饋功能，確保計量泵連續工作；
◆ 實時記錄和輸出計量泵組出口在線流量和壓力參數；
◆ 可為后期相同井況（工況）時計量泵匹配自動加注提供數據；
◆ 高壓注劑泵采用變頻器控制轉速調節流量，當儲液罐液位低于設定最低液位時報警并在設定時間內高壓隔膜泵停止工作；
◆ 實時反映真空除氣器液罐內液面高度，計算單位時間內井內返排液的量，為精確泵注處理劑的用量提供基礎數據；
◆ 根據井內返排液的流量大小實時調整泵注藥劑量，調節處理后液體的PH值和硫化氫含量控制在目標安全范圍；
◆ 進出液管路快速拆裝；運行期間操作人員不進入高壓區。
測試設備優化：
◆ 增加排量，加大管徑，解決泵排量低、泵壓偏高、加藥劑量不夠的問題；
◆ 加裝PH值探頭和H2S探頭；
◆ 增加密閉處理罐，加裝H2S探測器、計量系統、真空除氣器和攪拌器；
◆ 增加儲備罐，收集處理后的返排液；
◆ 增加低壓泵撬，分別用于加除硫劑、抽送處理后漿液至儲備罐等；
◆ 所有壓力容器與壓力管道均由有資質的廠家制造；
◆ 所有接觸液體的設備設施均采用防腐材質；
◆ 將操控系統與高壓區分開，更加人性化。

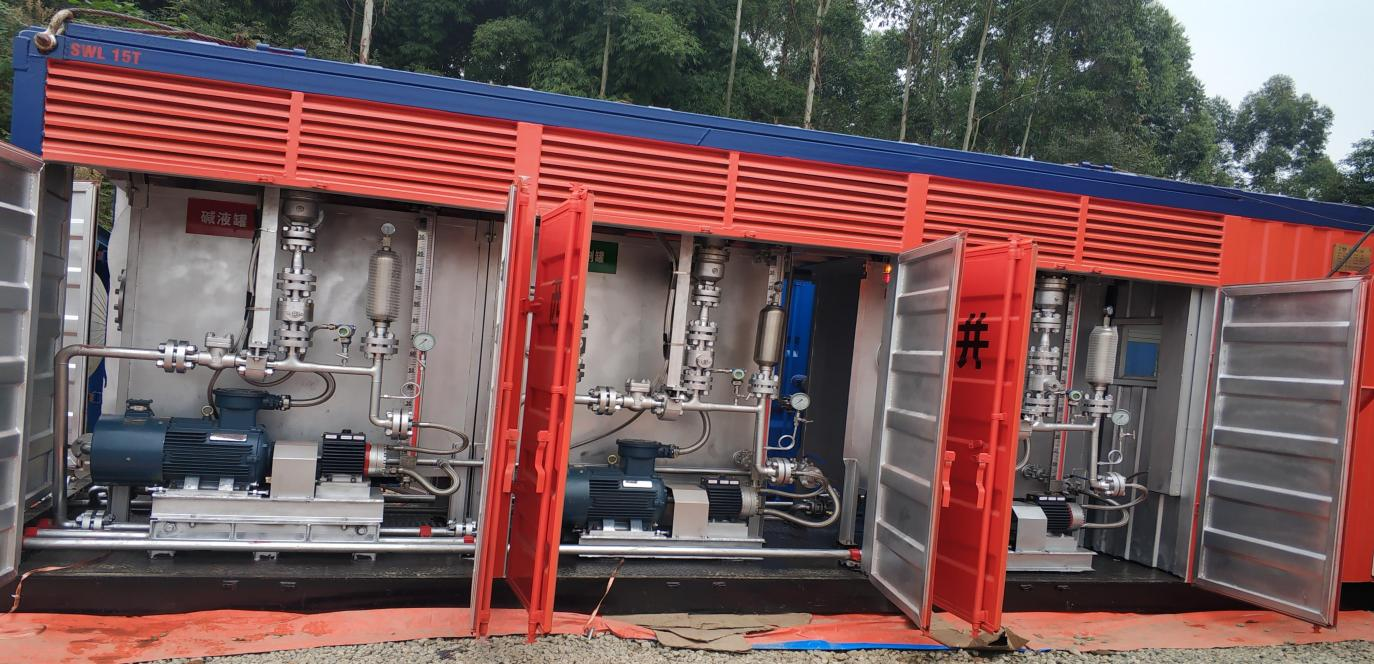

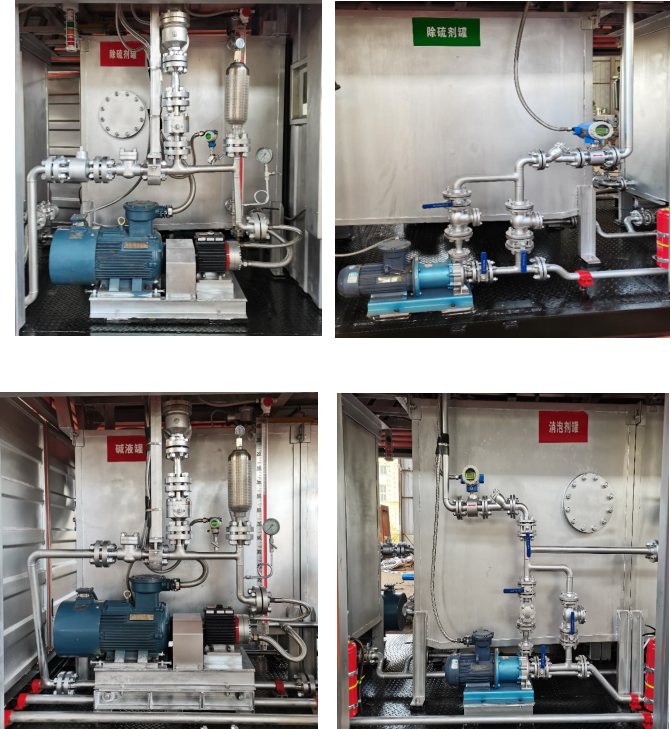

內部展示：

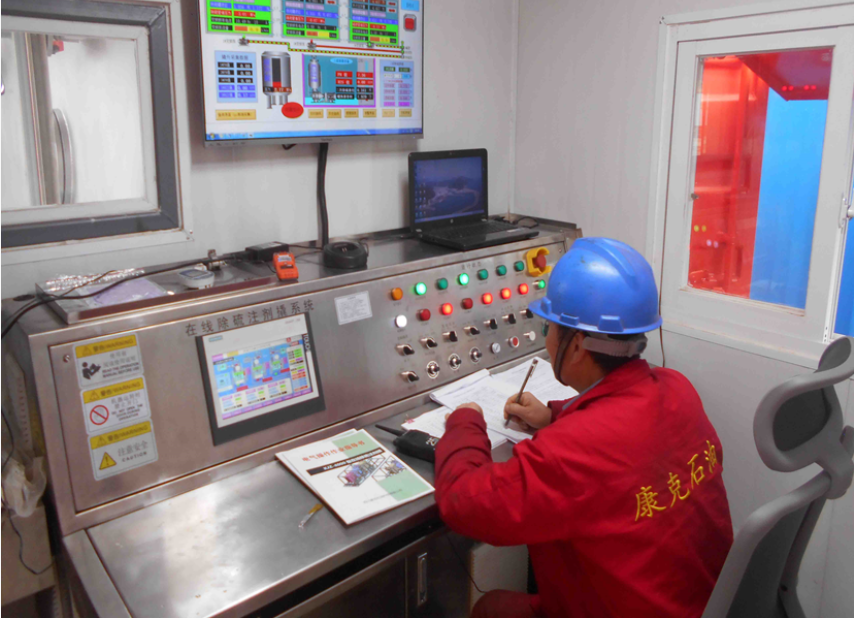

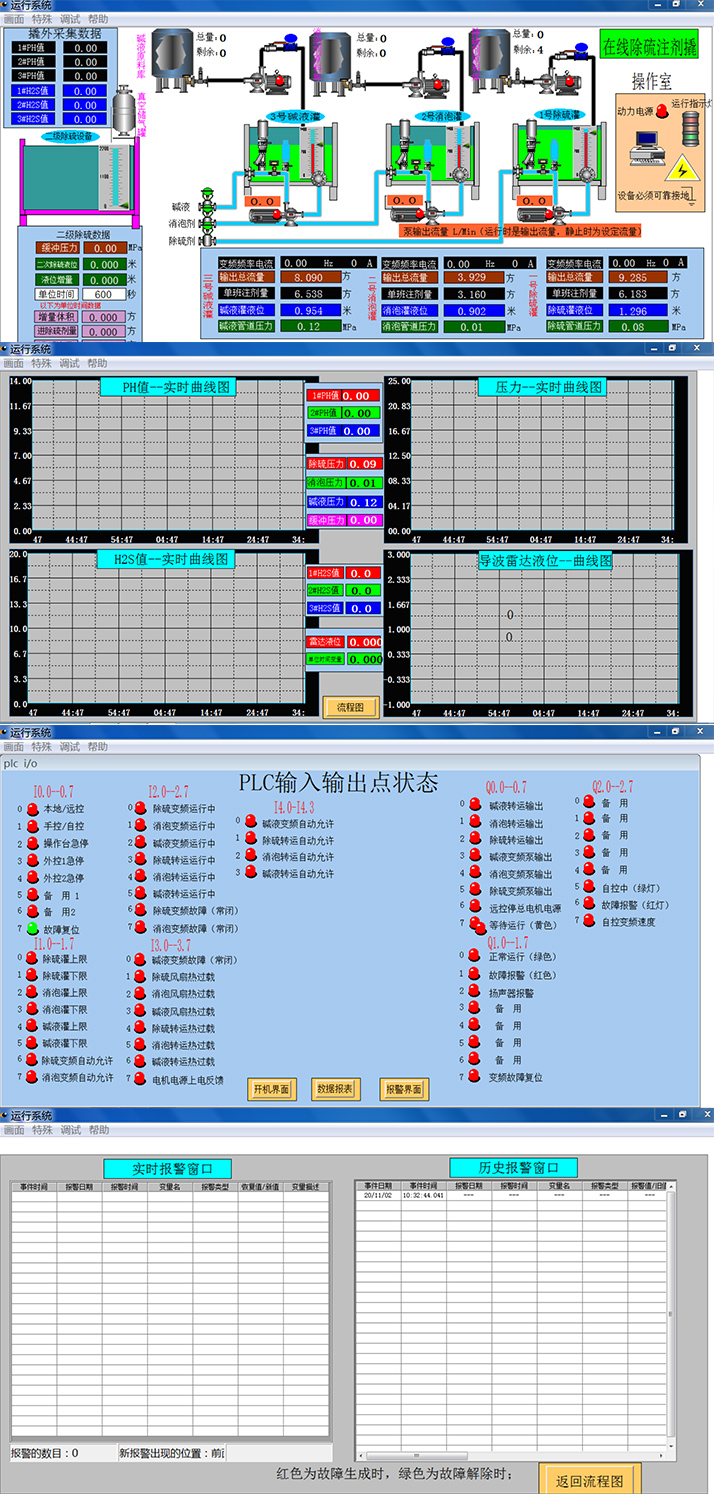

功能展示：
