撬裝式暫堵纖維添加裝置
撬裝式暫堵纖維添加裝置是對纖維物料螺旋送進，并在送進的同時對纖維物料進行初步攪散,然后將攪散后的纖維在風力的作用下完全吸送向分離裝置。纖維混合氣流進入分離裝置后通過流道分散后的纖維物料落下；最后分散的纖維物料在水的作用下快速降沉，完成均勻分散。

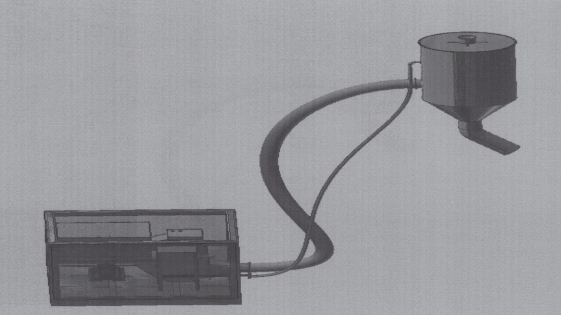

工作理圖：
該添加裝置采用了緊密銜接的螺旋輸送、纖維混風、氣料分離、快速降沉四個步驟,能夠快速均勻的分散纖維物料，降低了施工風險，提高纖維在壓裂施工過程中的使用效果。
基本參數：
名稱 | 參數 |
尺寸 | 2800×2000×2200mm |
整體重量 | 3500kG |
環境溫度 | -10℃—50℃ |
介質溫度 | 0℃—50℃ |
纖維最大排量 | 30Kg /min |
額定供液壓力 | 0.3MPa |
工作電壓 | 380V |
設備功率 | 17.5KW |
齒輪泵基本參數：
名稱 | 參數 |
離心泵 | 8m3/h，耐腐耐磨離心泵 |
適用范圍 | 輸送清水；無固相顆粒;使用溫度不超過80℃ |
最大排量 | 8m3/min |
額定壓力 | 0.3MPa |
轉速 | <940r/min |
電機功率 | 2.2KW電機（四級防爆電機） |
風機基本參數：
名稱 | 參數 |
風機 | 7.5KW防爆風機 |
適用范圍 | 輸送高度10米內 |
最大排量 | 75 m3/min |
額定壓力 | 5.3Kpa |
轉速 | <1450r/min |
螺旋輸送裝置基本參數：
名稱 | 參數 |
輸送量 | 10-30KG/min |
轉速 | 50-300r/min(按照螺旋葉片試驗后控制柜內設定區間值) |
電機功率 | 5.5KW變頻電機（按所需功率配） |

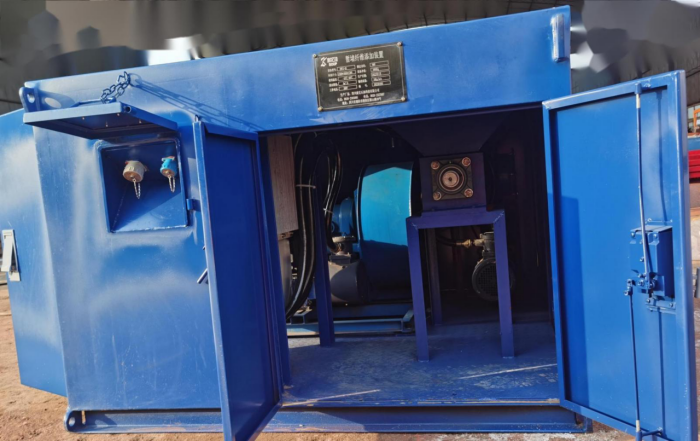

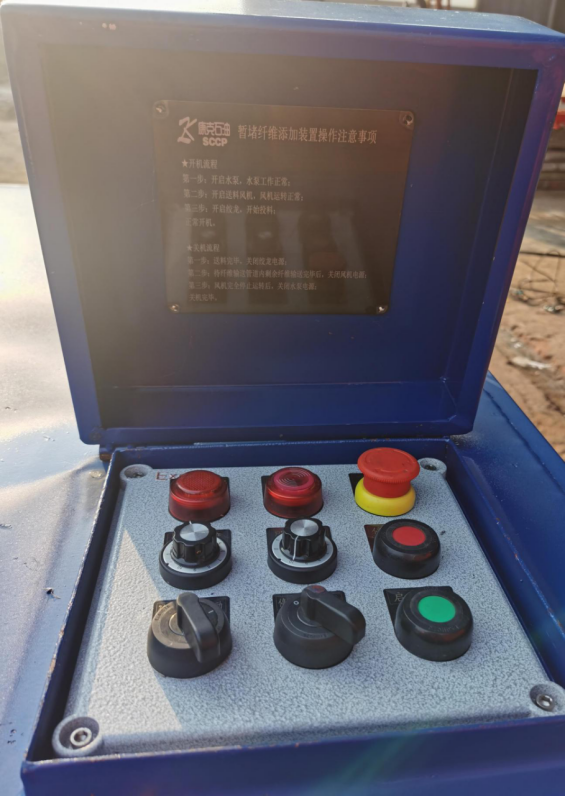

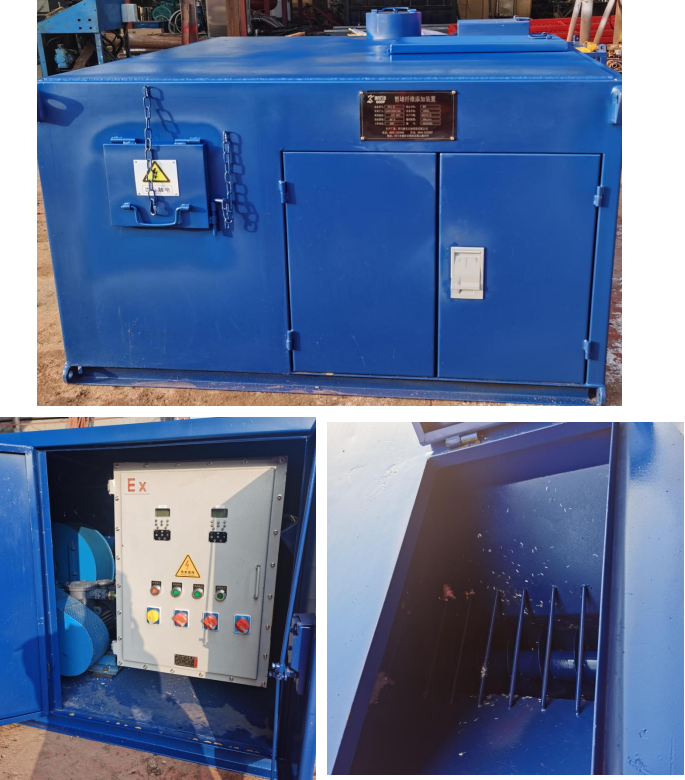

設備展示：
