140MPa管匯液壓控制系統
該管匯液控房為液動平板閥、液動節流閥的遠程控制系統，在完井測試中對現場的閥門組件進行遠程或本地控制，可實現對60-140MPa平板閥、節流閥的精準控制，減輕了現場作業勞動強度，改善操作人員現場工作環境；并避免了人員進出高壓區帶來的安全風險，提高了現場作業安全性和可靠性，給油氣井測試作業工作帶來極大方便。

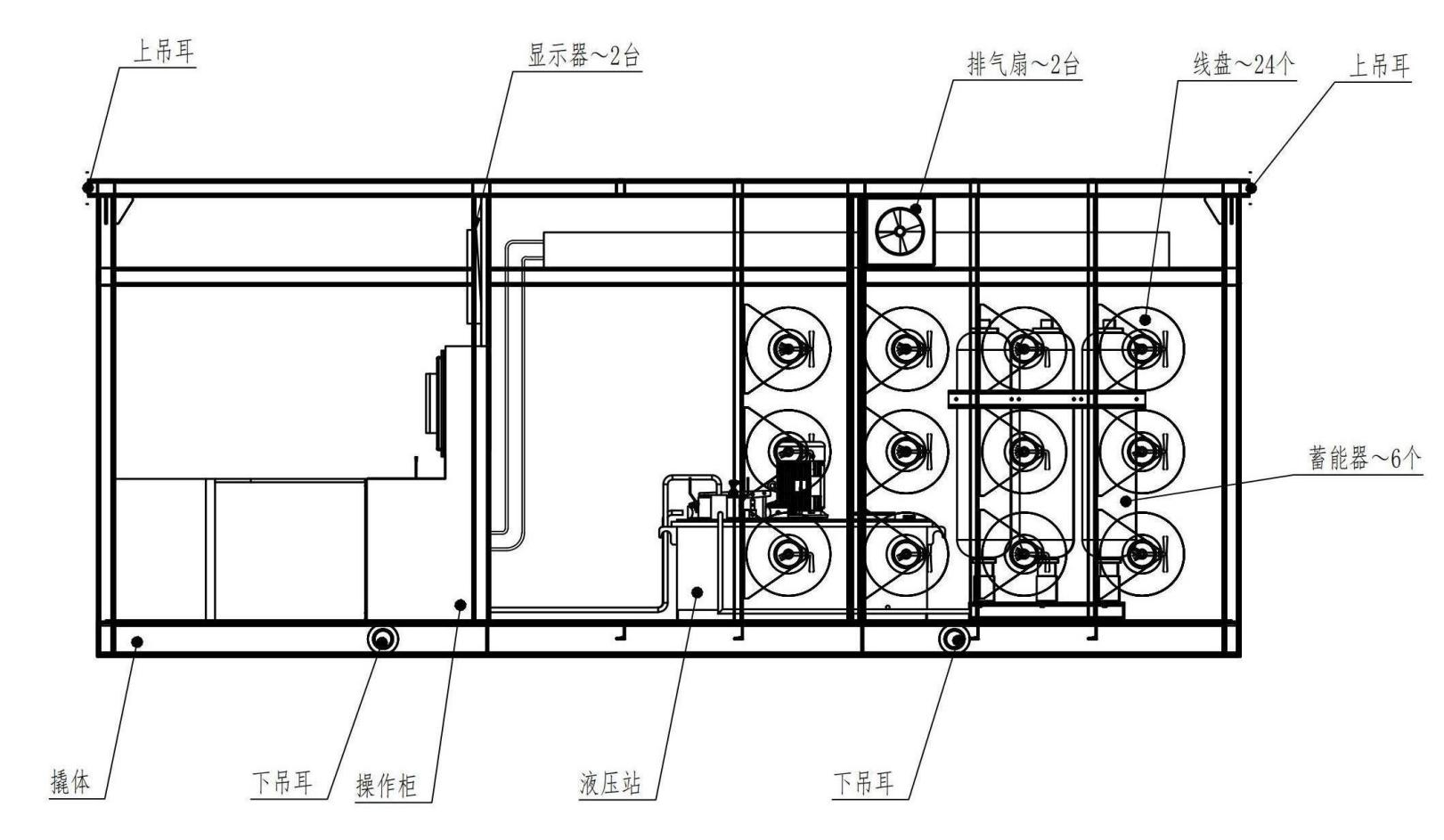

設備布局圖
主要性能參數
名稱 | 參數 |
額定功率 | 9KW |
外形尺寸 | 6m×2.3m×2.7m |
凈重 | 8200Kg |
使用溫度 | 0～45℃ |
系統壓力 | 21MPa |
系統流量 | 10ml/r |
油箱容量 | 570L |
工作電壓 | 380V |
頻率 | 50Hz |
停泵上限 | 21MPa |
啟泵下限 | 18.5MPa |
蓄能器充填時間 | 17min |
主要功能：
◆ 可控制10路平板閥、5路節流閥
◆ 遠程控制+手動控制+開關速度無極調速
◆ 可實現電腦遠程控制
◆ 任意調節開關節流閥合度
◆ 實時顯示節流閥開關行程
◆ 數字顯示節流針閥實時當量直徑
設備優化：
◆ 動力源采用7.5KW的三相四級防爆電機
◆ 蓄能器出口配備單獨泄壓閥回油箱
◆ 高精度油液過濾器，保證系統清潔度
◆ 開關原件采用手動防爆電磁一體換相閥塊
◆ 節流閥頂部安裝移位傳感器
◆ 設備整體按照防爆標準設計，滿足Ⅱ區使用標準

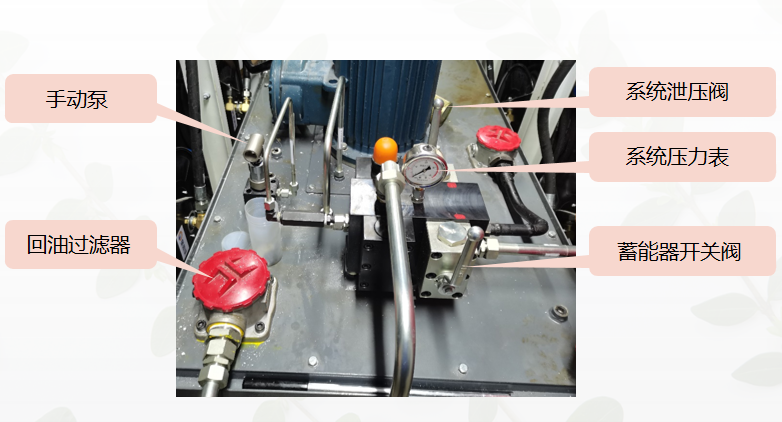

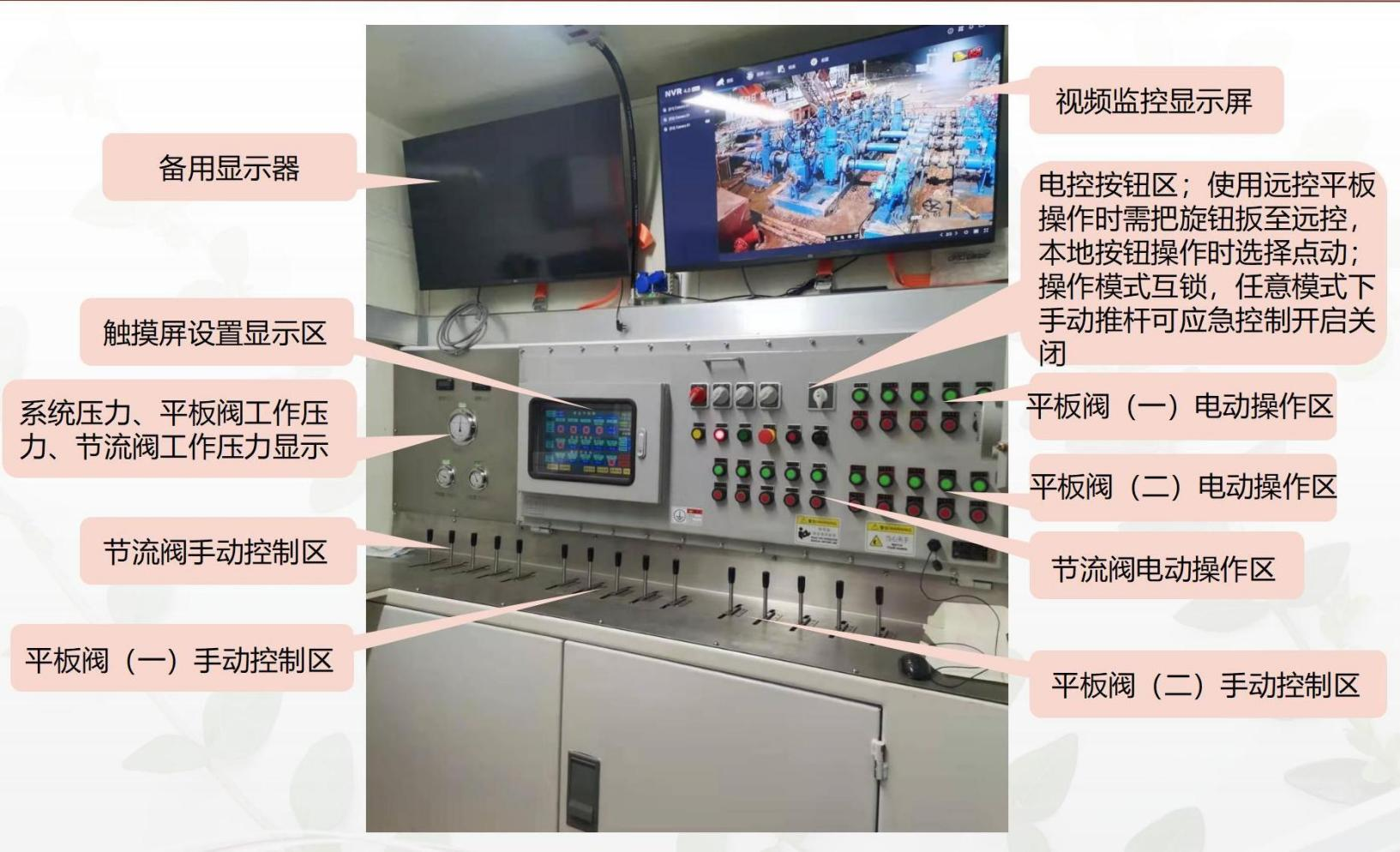

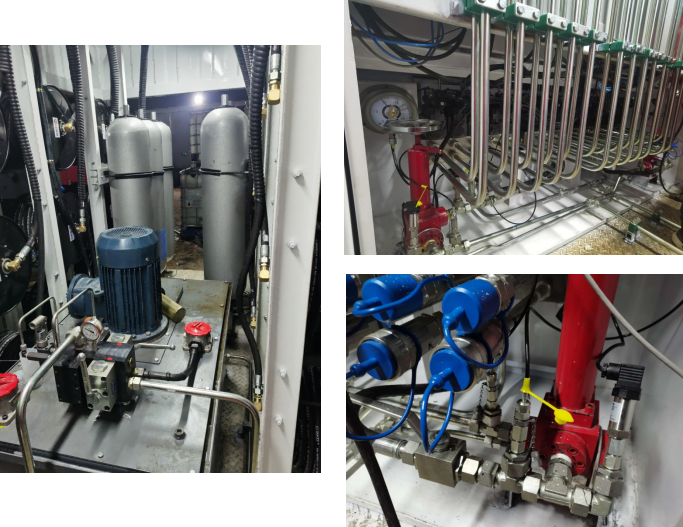

內部功能展示：
系統控制：

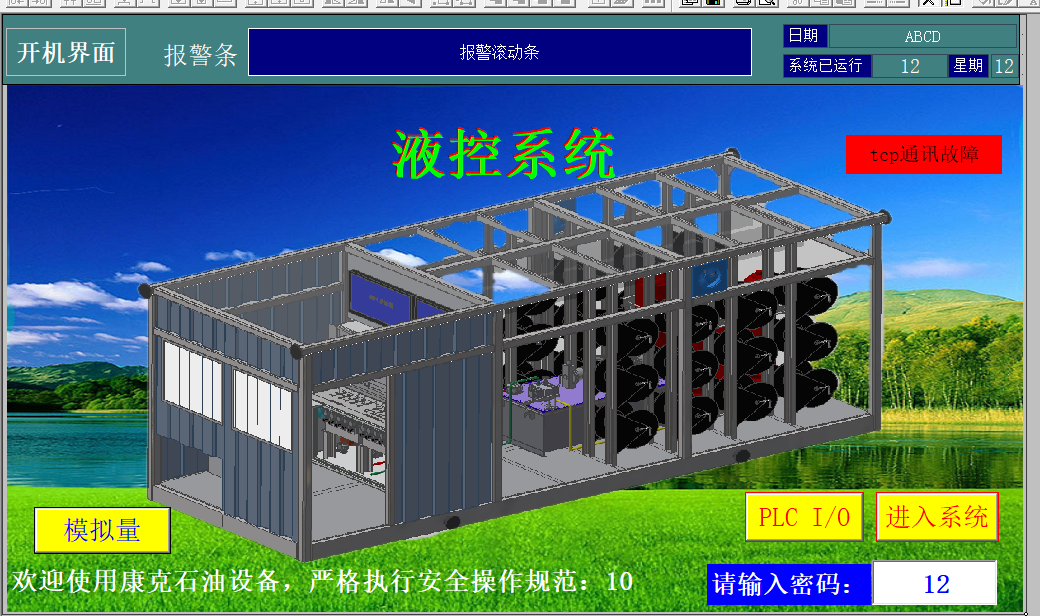

1、主機系統由PLC采集并控制輸出，可以實現自動控制和遠程檢測和控制。

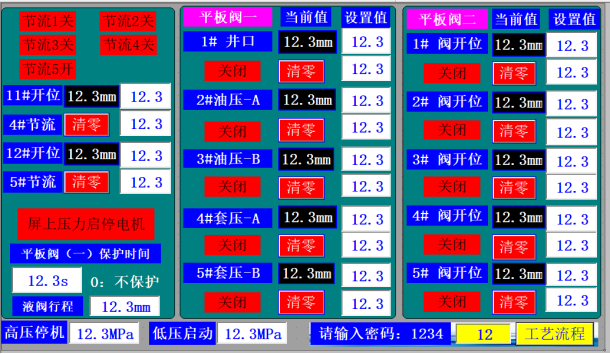

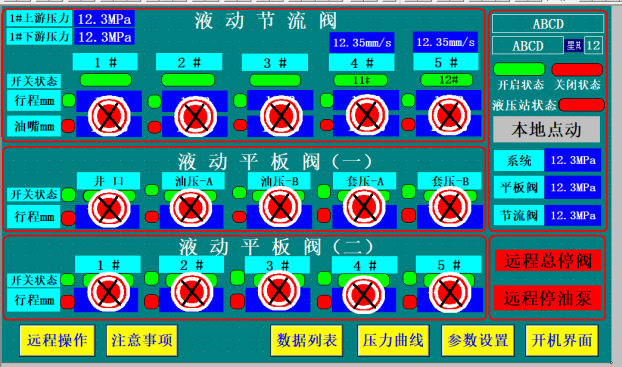

2、界面分為4個板塊，液動節流閥板塊，液動平板閥（一），液動平板閥（二），系統狀態顯示區。參數設置可設置鎖定控制對象避免誤操作。
3、可根據需求，設置回路的開關狀態

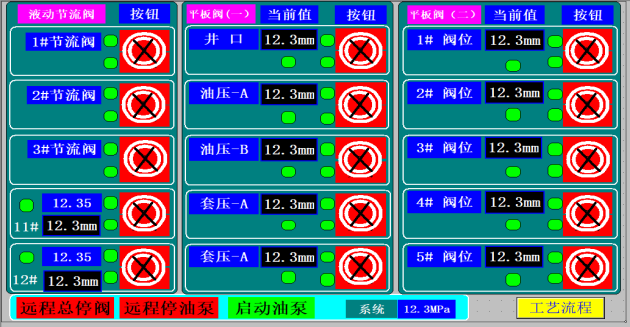

4、遠程操作界面，可實現啟動電機，停止電機和15組閥門開、關控制等功能。

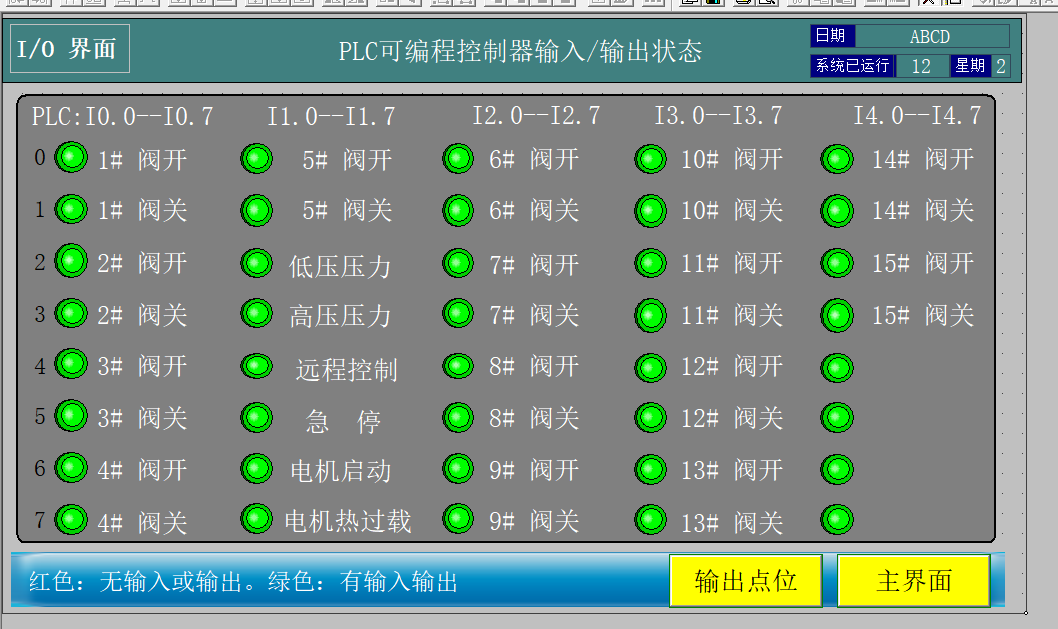

5、 PLC系統中所有的輸入輸出點位，可以及時的查看操作狀態，并對故障有報警提示。

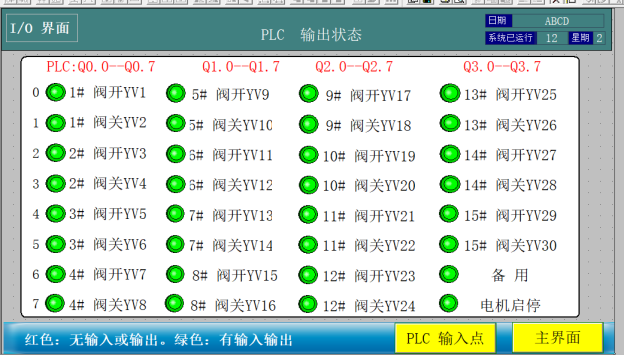

6、可及時查看PLC輸出狀態。

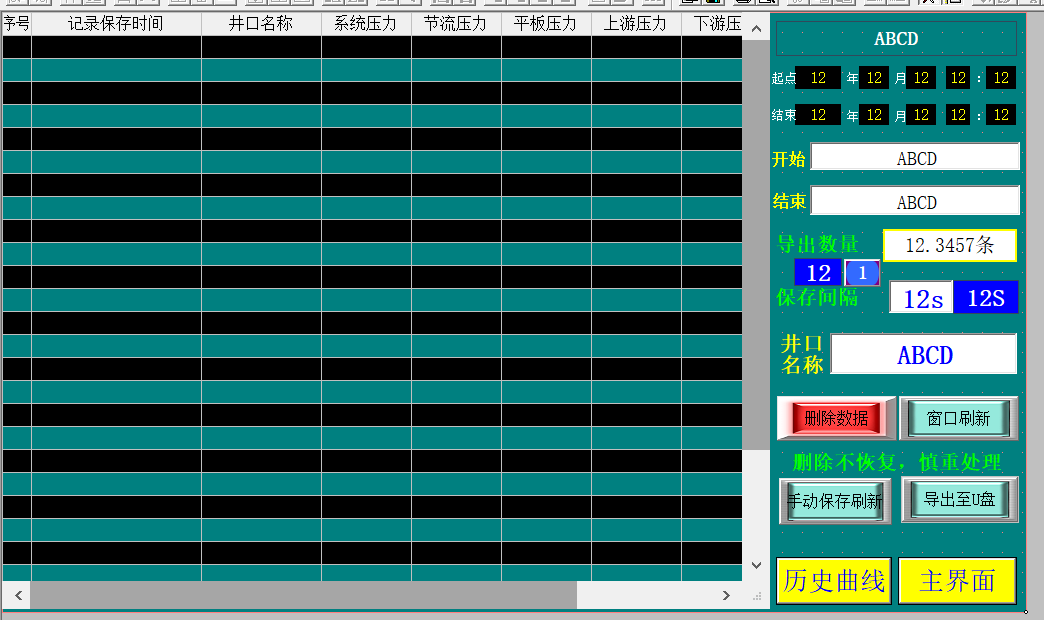

7、根據設備使用情況和工藝要求情況，可以設置單獨的數據采集的周期，自動保存數據到歷史數據庫中；實現每井次的控制時間，開關狀態實時記錄。

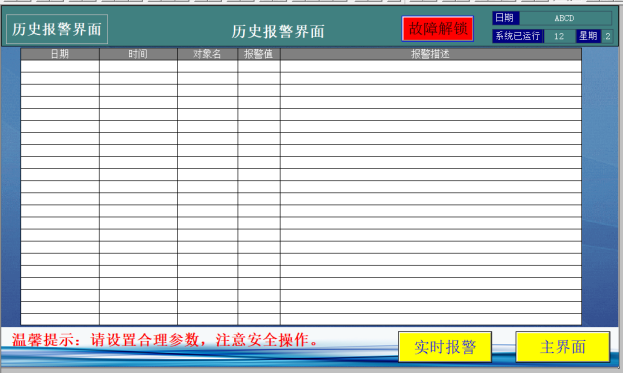

8、可查看歷史的故障報警信息，便于后續查找故障點。
